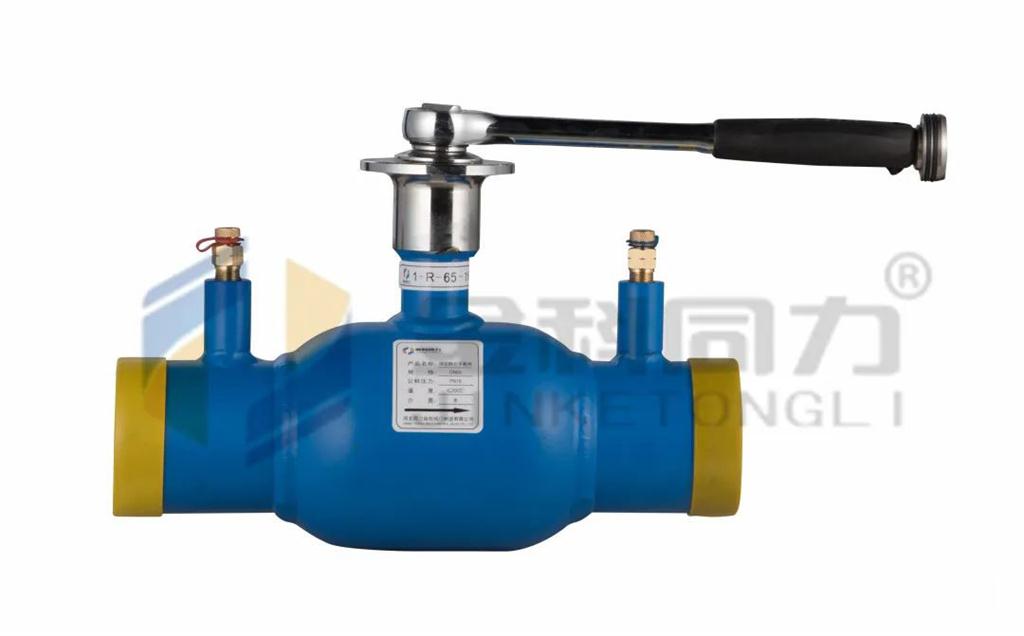

球型靜態平衡閥：閥芯W(wǎng)口設計原理

標簽：球型平衡閥

（1）：設計原理

球型平衡閥改變了原始錐度閥芯調節間隙的設計結構，變成調節球芯閥芯W(wǎng)口大小的工作原理，增加了雜質通過量的能力，從而解決了原始的平衡調節設備適用性不強等問題。

（2）：球型閥芯W(wǎng)口的設計是球型平衡閥的核心

W口的設計也是球型閥芯設計當中重要的一環：

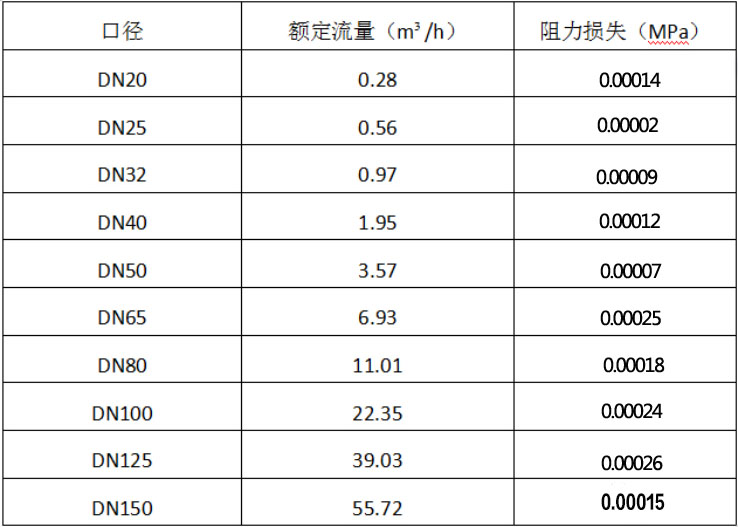

首先要確定閥芯孔徑的大小，先從熱力網路水力計算表查得，實際每個管徑對應的比摩阻大時的流量，通過實際工作壓差計算出閥門孔徑，再用算出得基礎數據，通過計算機計算、建模，就設計出一個W口球型閥芯的基本結構。

（3）：球型閥芯W(wǎng)口設計原理

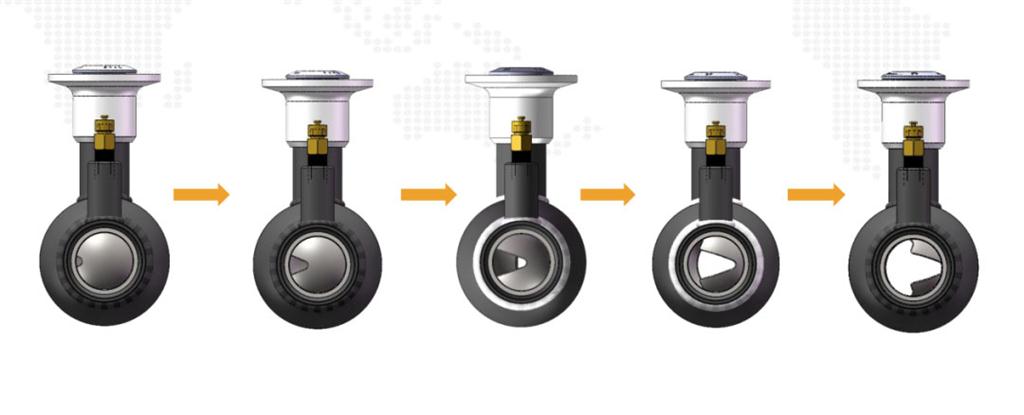

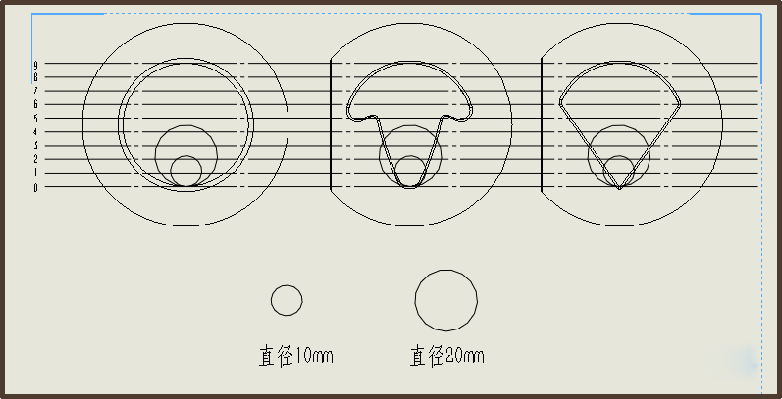

球型閥芯W(wǎng)口的調節孔，是由兩部分組成的，一部分是由下面的V形段，二部分是由上面的W形段。V形段的長度是按百分之七十來確定的，其余百分之三十 W段來滿足大流量時的需求，給閥門調節留有足夠的余量。
球型閥芯V形口夾角的計算依據：是按較大壓差和較小壓差下的流量，計算出的孔徑大小，和V形段的長度來確定的，再通過計算機計算，建模：就能算出不同口徑球型平衡閥的V形夾角。流量不同，夾角就不同。（供熱和空調W口夾角是有區別的）。
在實際應用中，需要高阻力時，就調節V形段，需要低阻力時，就調節W形段。用V形段等百分比下拋物線型優良的調節特能，來消去近端用戶的多余壓頭，用W段來滿足遠端用戶設計流量的需求，這種設計結構，可充分保障供熱系統和中央空調系統，在水力平衡的狀態下節能穩定的運行。

（4）：球型平衡閥的調節曲線

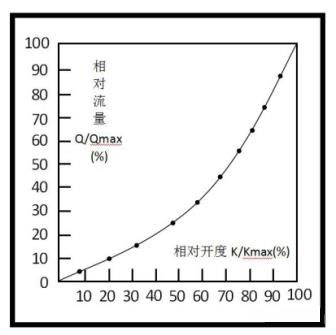

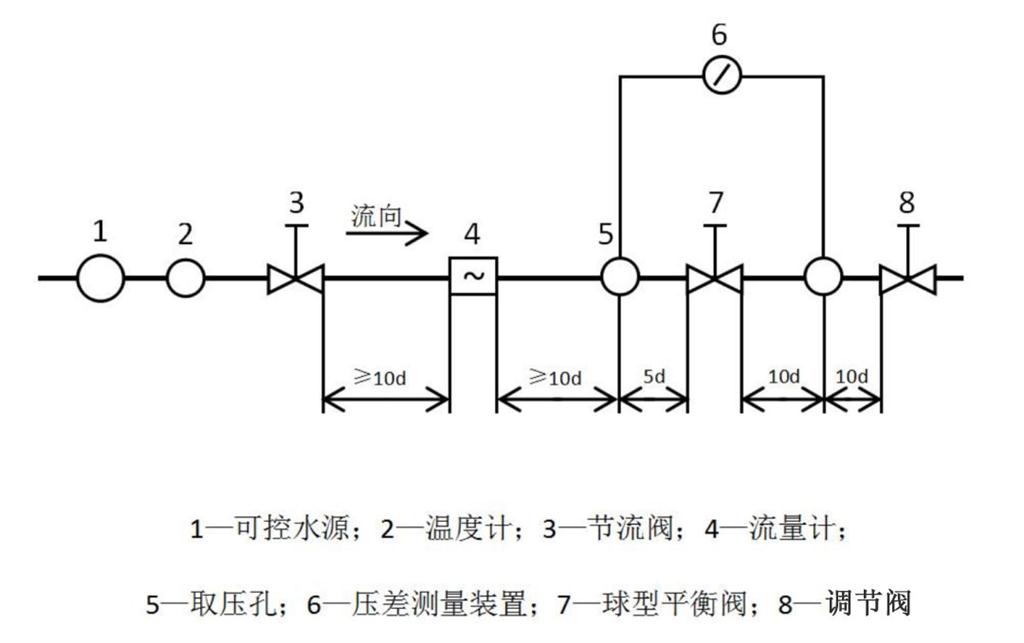

W口球型平衡閥，等百分比下拋物線調節曲線，是在等壓差下實際測得，使調節更準確！
調節閥的理想調節特性，是指閥門前后壓差固定時，調節閥相對流量與相對開度之間的關系，用公式表示即：

球型平衡閥等百分比調節性能的特點：無論在任何開度下，如果開度增加百分之十，流量的增加量都是調解前的百分之四十七點九左右，在小開度下，流量的絕對變化量小，在大開度下，流量的絕對變化量大，始終保持流量的變化量與相對開度的變化量成直線關系，使球型平衡閥的調節靈敏度達到了精細化調節的要求，提高了換熱設備的換熱量。
對于換熱設備，常常是在相對流量較小時，換熱量變化大，相對流量大時，換熱量反而變小，所以，球型平衡閥的調節特性符合換熱設備的換熱要求，保障換熱設備的換熱量達到較佳的效果。

（5）：W口球型閥芯與原始錐度閥芯的性能對比

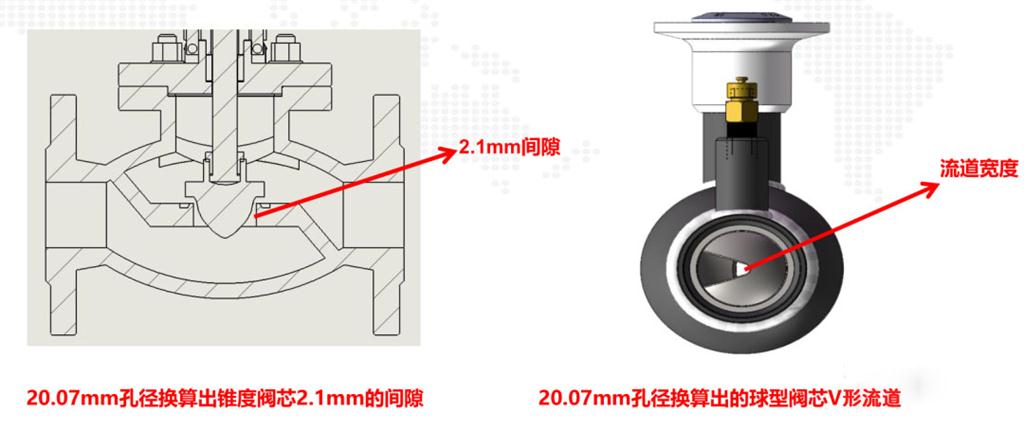

以DN50為例: 同樣是1米壓差下，通過3m³/h流量。左邊圖：是錐度閥芯2.1mm調節間隙，右邊圖是球型閥芯W(wǎng)口的流道寬度。通過對比，哪一種更適合目前的供熱系統，可一目了然。
