一種新穎的調節閥——動態平衡電動閥介紹

摘 要：本文分析了動態平衡電動閥的特點及與傳統的電動閥相比較的優點；揭示了動態平衡電動閥是區別于傳統電動閥的產品，是動態平衡與電動控制一體化的產品；介紹了這種閥的應用及在系統負荷波動較大的變流量系統中的優勢，

同時提出了變流量水力系統全面平衡的概念、高效節能的特點及實現途徑。

關鍵詞：動態平衡電動二通閥、動態平衡電動調節閥、電動二通閥、電動調節閥、變流量系統

一、暖通空調系統調節方式的演化過程：

暖通空調系統最根本的目標是實現對環境溫度的調控，以滿足人們對環境舒適度以及一些工藝性的要求。

在早期的暖通空調系統中，一般采用定流量水力系統，通過對末端設備風量的分檔控制來實現對目標區域環境溫度的調節，如采用三速開關調節風機盤管風量以及通過變風量空調箱進行風量調節等。這種調節是簡單、粗略以及分散式的，且在系統初調試合格后不需再對水力系統進行調節。

      隨著人們對環境舒適度的要求以及節能意識的不斷提高，這種調節已經不能滿足要求。于是人們開始采用變流量水力系統以及變風量系統，通過電動調節閥或風閥執行器對系統的水量或風量進行連續調節來實現對環境溫度的精確控制。

電動調節閥既可以通過與各種傳感器、變送器以及控制器相連組成分散式的控制系統，也可以與樓宇控制系統相連組成分散控制、集中管理的中央控制系統，從而大大地提高了系統對環境溫度調控的能力。但是在一些系統負荷波動較大的變流量系統中，由于多臺電動調節閥同時工作，任何一臺電動調節閥工作狀態的改變都會對其它的電動調節閥產生影響，而電動調節閥本身的抗干擾能力又比較差，從而造成了整個系統不穩定，對環境溫度的調控能力下降，調節精度降低。因此在目前的一些大型變流量中央空調水系統中，一種具有較強抗干擾能力的新型調節閥—動態平衡電動閥得到越來越廣泛的應用。同時，一種全新的平衡水力系統，也因穩定和節能而被越來越多的大型變流量水系統所采用。



二、動態平衡電動閥的特點及其與傳統的電動閥門相比較的優勢：

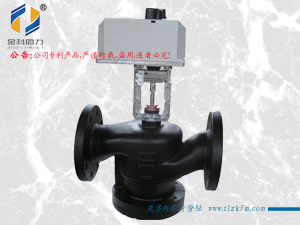

動態平衡電動閥主要分為二類：用于風機盤管調節的動態平衡電動二通閥以及用于空調箱等調節的動態平衡電動調節閥。動態平衡電動二通閥：

動態平衡電動二通閥是區別于傳統的電動二通閥的新一代產品。它不但具有傳統的電動二通閥的電動調節作用，即通過房間溫控器控制電動二通閥的開啟和關閉來調節房間溫度，還具有動態平衡的作用，即能在系統壓力波動時始終維持電動二通閥開啟時的流量保持不變，避免了如傳統的電動二通閥在系統處于部分負荷運行狀態時由于壓力波動較大從而使輸送的水流量波動較大、溫度控制誤差較大、房間忽冷忽熱的缺點。動態平衡電動二通閥的工作原理等同于一個動態平衡閥與一個風機盤管電動二通閥的串聯，在電動二通閥開啟時，通過動態平衡閥的恒流作用使在系統壓力波動時維持流經風機盤管的流量不變。
