采用靜態平衡閥（數字鎖定平衡閥）變工況時的能耗情況？
熱水網路采用靜態平衡閥時，為消除水力失調，使每個用戶調節到設計流量。假定我們?cè)谀骋欢螘r(shí)間內關閉了用戶3，變流量時的運行工況見圖5。
設水力工況變化前后，循環水泵揚程不變。

圖5

根據V= 可以求出，工況變化部分負荷后，用戶V1、V2、V3、V4、V5的流量。見圖表6[計算過程略、參考《供熱工程》教材273頁。]

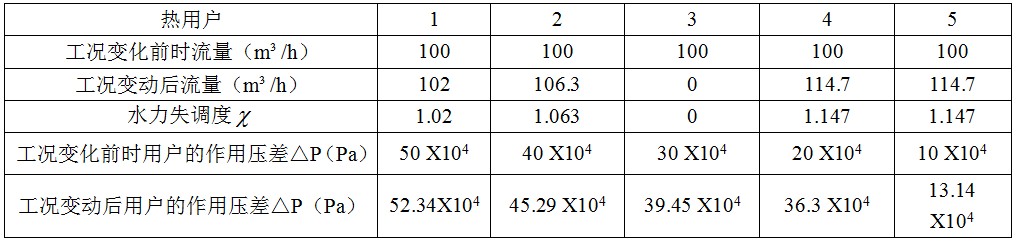

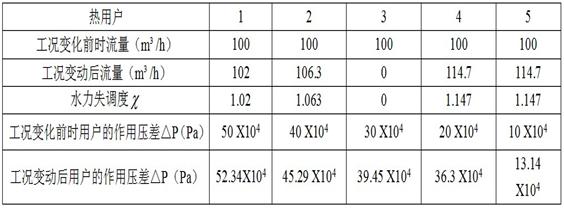

圖表6

由圖表6關閉用戶“3”后重新分配的流量為“V1=102” “V2=106.3” “V3=0 V4=114.7” “V5=114.7”
變化后的總水量為437.7m³，節約為62.3m³，如果供回水溫度不變的情況，視節約的循環水量節能率，節能率為62.3 /500=12.46%;
此分析數據是循環水泵有變頻設置，恒壓差控制下。如果循環水泵無變頻控制，用戶“3”調節的水量幾乎被全部排擠到其他回路去。用戶調節下來的流量沒有減少。其數據不再分析。
