自力式流量控制閥應用誤區—河北同力技術解答！

1. 熱源變流量調節，熱網平衡產品不適用自力式流量控制閥！

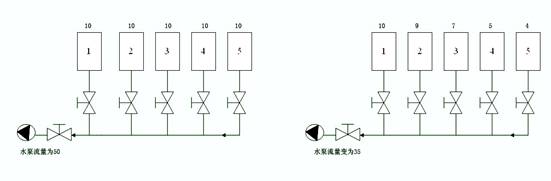

 舉例說明，如圖：



    每個熱用戶的設計流量為 10 ，水泵設計流量為 50 。無論采用自力式壓差控制閥或自力式流量控制閥都能使 5 個熱用戶達到設計流量為 10 。但當水泵根據氣候變化需要減小水流量 30% 時，每個用戶需要水量為 7 。在水泵降速的時候壓力減小，由于自力式流量控制閥的特殊構造，近端閥門閥芯自動開大。用戶實際水量變?yōu)椋河脩?/span> 1 為 10 、用戶 2 為 9 、用戶 3 為 7 、用戶 4 為 5 、用戶 5 為 4 。用戶水量不能隨著水泵流量的變化而等比變化，使近端用戶和遠端用戶產生動態水力失調。近端用戶過熱遠端用戶達不到用熱要求。使變頻水泵始終處在高于設計下的運行狀況，水泵流量降不下來，不能使變頻裝置發揮應有的功效!



2. 用戶 變流量調節，熱網平衡產品不適用自力式流量控制閥

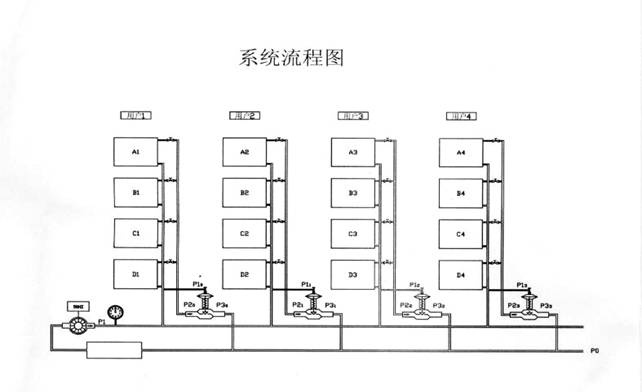

當用戶主動變流量運行時，閥后用戶需要增加流量時，由于自力式流量控制閥的限制，流量增不上去

結論：

變流量調節，熱網平衡產品不適用自力式流量控制閥！自力式流量控制閥只適用于定流量的質調節系統。

原因：

當閥后用戶需要減少流量時，用戶之間就會相互干擾，自力式流量控制閥就成了只能消耗水泵功率的無用閥。

所以，不管是以用戶為主動變流量的熱網還是以熱源為主動變流量的熱網都不能應用自力式流量控制閥。
