DZLY型動態阻力平衡閥
國家專利號：ZL201320208666.7（仿造必究）

動態阻力平衡閥的功能：

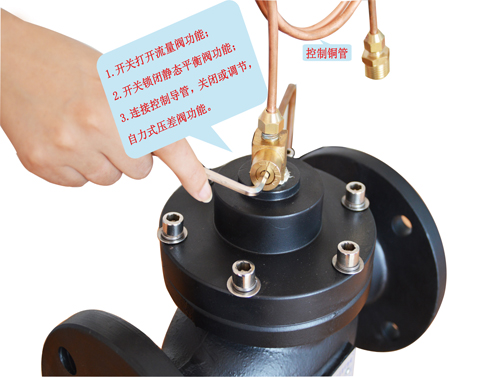

動態阻力平衡閥有三種功能：自力式流量閥功能，手動平衡閥功能，自力式壓差閥功能。分別實現水泵三種運行模式的不同轉換。定流量運行時用自力式流量閥功能；以熱源為主變量運行時使用手動平衡閥功能；以用戶為主動變流量運行時轉換成自力式壓差閥功能。避免熱網頻繁更換閥門，減小供熱成本。

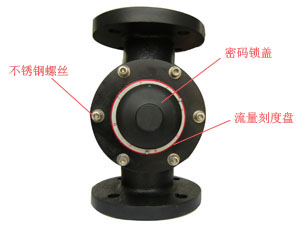

動態阻力平衡閥性能與特點： 1.該閥為雙閥瓣結構，不平衡力小，結構緊湊； 2.采用外導壓結構，拆裝方便； 3.閥口、閥芯全銅； 4.采用混壓技術，無級調節，控制壓差可調范圍大；

5.能自動恒定用戶壓差，吸收外網壓力波動，支持被控系統自主調節； 6.控制導管前端安裝截斷閥，具備自動消除堵塞功能； 7.壓差標定精確，調節精度高；

動態阻力平衡閥的材質與壽命 1.閥體：灰鑄鐵； 2.閥體全塑處理防腐； 3.彈簧：不銹鋼； 4.膜片：三元乙丙埋纖； 5.閥芯：黃銅； 6.設計壽命：10年以上。

動態阻力平衡閥的使用
在熱網初調階段，鎖定裝置完全打開，該閥按自力式流量控制閥的調節方法進行調節，熱用戶的流量很快達到平衡狀態，發揮了自力式流量控制閥在熱網平衡控制上的優勢。然后啟動鎖定裝置，該閥變成了一個具有變流量性能的靜態平衡閥。由于各個熱用戶平衡了，循環泵再進行變流量調節時，各用戶流量將成等比例的變化，依然保持平衡狀態。自力式流量控制閥的定流量和靜態平衡閥的變流量，兩種功能可以根據具體需要進行轉換。分戶計量后，接通導壓管又可作為自力式壓差控制閥使用

動態阻力平衡閥規格表

規格	閥長	流量范圍(m³／h)	Kvs值	連接方式
DNl5	160	0．1-1．5	4	絲接
DN20	160	0．1-1．5	6	絲接
DN25	160	0．2—2	7	絲接
DN32	180	0．5—4	16	法蘭
DN40	200	1—6	20	法蘭
DN50	230	2—10	25	法蘭
DN65	290	3—15	40	法蘭
DN80	310	5—25	70	法蘭
DN100	350	10一35	120	法蘭
DN125	400	15—50	190	法蘭
DN150	480	20—80	280	法蘭
DN200	492	40—160	420	法蘭
