熱力入口裝置
標簽：熱力入口裝置
鋼制熱力入口節能裝置由供水管安裝的A組和回水管安裝的B構成，供水A組由兩個的焊接球閥和鋼制焊接直通過濾器通過焊接方式組合，回水B組由兩個的焊接球閥和焊接動態阻力平衡閥通過焊接方式組合
相關鏈接 related links
熱力入口裝置產品介紹 products details
熱力入口裝置
一、產品介紹

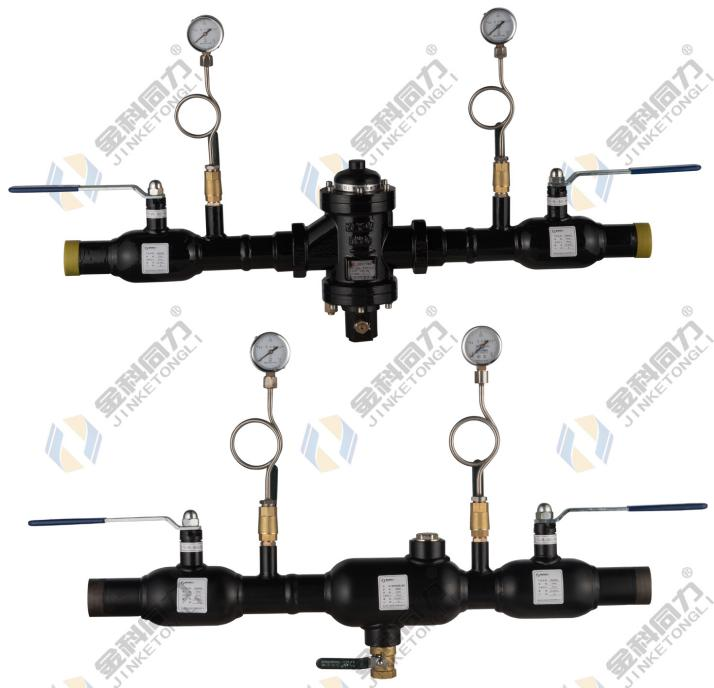

鋼制熱力入口節能裝置由供水管安裝的A組和回水管安裝的B構成，供水A組由兩個的焊接球閥和鋼制焊接直通過濾器通過焊接方式組合，回水B組由兩個的焊接球閥和焊接動態阻力平衡閥通過焊接方式組合，分別設有壓力、溫度接頭，方便壓力及溫度表安裝。本鋼制焊接熱力入口裝置，可直接與熱力入口的供水管和回水管焊接連接，免去了與管道連接及閥門間連接所需的大量法蘭、螺栓、墊片等，為供熱公司節約了大量的物資。由于所有閥門與管道的連接都采用了焊接方式。無漏點、管線美觀、宜保溫、減少大量的熱損失，解決了暖通工程法蘭、Y型過濾器、閥門等管件形狀不宜保溫的難題。

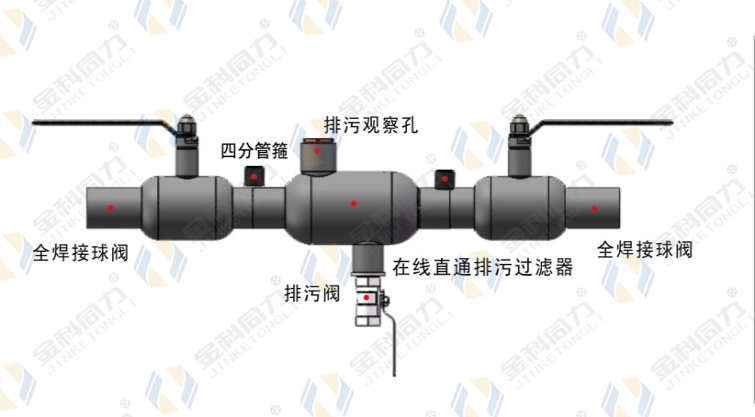

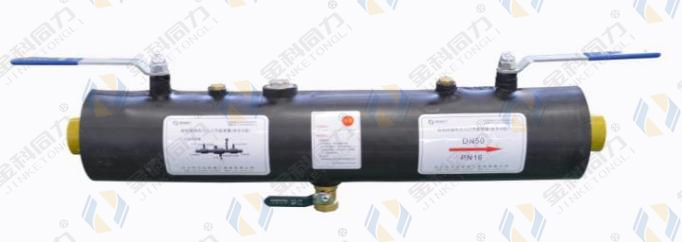

保溫鋼制熱力入口節能裝置供水A組

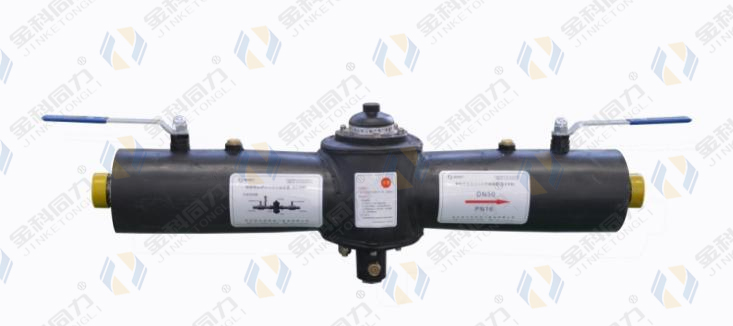

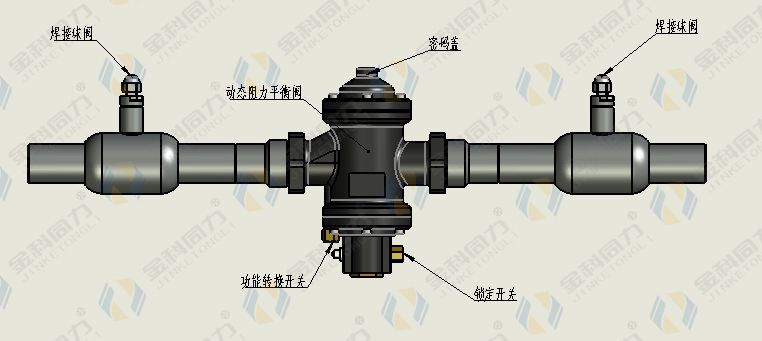

保溫鋼制熱力入口節能裝置回水B組
二、技術特點
鋼制焊接熱力入口節能裝置在工廠預制生產，實現熱力入口裝置關斷、觀察、排污、保溫、控制，節約成本、簡化安裝、縮短施工時間，避免漏設溫度和壓力測量裝置的附件，易于保溫，排污方便，使用壽命長。
鋼制焊接熱力入口節能裝置在工廠預制生產，實現熱力入口裝置關斷、觀察、排污、保溫、控制，節約成本、簡化安裝、縮短施工時間，避免漏設溫度和壓力測量裝置的附件，易于保溫，排污方便，使用壽命長。
三、組成部件優勢與簡介
鋼制熱力入口裝置球閥，采用整體式焊接、不會有外部泄漏現象，閥桿、閥球均采用304不銹鋼材質，閥座采用碳強化特氟龍具有摩擦系數小、密封性能好，溫度適應范圍為-20℃至200℃，閥座處設有蝶形彈簧、具有在管道壓力溫度變化時自動補償，保證無泄漏及球座防抱死功能。閥桿底部設有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型圈，兩個PTFE密封墊組成，確保其密封性，球閥還可以加裝鎖控裝置，避免他人隨意開關閥門，閥體材質與管道材質相同，焊接不會出現應力不均現象。
鋼制熱力入口裝置過濾器，閥體采用整體式焊接，內置采用二級不銹鋼過濾裝置，具有大雜質過濾排污及小雜質在線排污功能，二級過濾裝置均采用不銹鋼加厚設計，可在較大壓差下不會出現沖擊變形。
鋼制熱力入口裝置動態阻力平衡閥具備：自力式流量控制閥功能、自力式壓差控制閥功能、靜態平衡控制閥功能，可針對供熱系統不同運行模式啟用不同功能達到供熱系統的節能運行，
定流量運行時用自力式流量控制閥功能；可直接根據設計來設定閥門流量，閥門在水的作用下、自動消掉管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙?，解決管網的水力失調。
熱源為主的變流量系統運行時使用靜態平衡功能；大負荷設定流量，使管網流量平衡再調節鎖定裝置使流量功能轉換為靜態平衡閥功能，熱網再根據室外氣溫變化調節水泵轉數，此閥自動根據水泵轉數達到等比例加大及減小，從而使水泵根據室外氣溫變化節能節電。
以熱用戶為主動變流量系統運行時轉換成自力式壓差控閥功能；此閥依靠被調介質自身壓力變換進行自主調節，自動消掉管網的剩余壓頭及壓力波動引起的流量變化、恒定用戶進出口壓差，當設計壓差用戶實際流量偏小時調節壓差調節器使用戶壓差加大、達到用戶所需流量，當設計壓差用戶實際流量偏大時調節流量閥旋塞至用戶所需流量，此功能可解決因設計管徑偏大而使用戶，在小壓差下的流量仍高于設計流量。
鋼制熱力入口裝置過濾器，閥體采用整體式焊接，內置采用二級不銹鋼過濾裝置，具有大雜質過濾排污及小雜質在線排污功能，二級過濾裝置均采用不銹鋼加厚設計，可在較大壓差下不會出現沖擊變形。
鋼制熱力入口裝置動態阻力平衡閥具備：自力式流量控制閥功能、自力式壓差控制閥功能、靜態平衡控制閥功能，可針對供熱系統不同運行模式啟用不同功能達到供熱系統的節能運行，
定流量運行時用自力式流量控制閥功能；可直接根據設計來設定閥門流量，閥門在水的作用下、自動消掉管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙?，解決管網的水力失調。
熱源為主的變流量系統運行時使用靜態平衡功能；大負荷設定流量，使管網流量平衡再調節鎖定裝置使流量功能轉換為靜態平衡閥功能，熱網再根據室外氣溫變化調節水泵轉數，此閥自動根據水泵轉數達到等比例加大及減小，從而使水泵根據室外氣溫變化節能節電。
以熱用戶為主動變流量系統運行時轉換成自力式壓差控閥功能；此閥依靠被調介質自身壓力變換進行自主調節，自動消掉管網的剩余壓頭及壓力波動引起的流量變化、恒定用戶進出口壓差，當設計壓差用戶實際流量偏小時調節壓差調節器使用戶壓差加大、達到用戶所需流量，當設計壓差用戶實際流量偏大時調節流量閥旋塞至用戶所需流量，此功能可解決因設計管徑偏大而使用戶，在小壓差下的流量仍高于設計流量。
四、安裝事項
1、鋼制焊接熱力入口節能裝置A組應安裝在供暖熱力入口的供水管道上，介質流動方向須與鋼制焊接熱力入口節能裝置A組箭頭方向一致，且優先保證過濾器排污球閥垂直向下，保證排污效果。
2、鋼制焊接熱力入口節能裝置B組安裝在供暖熱力入口的回水管道上，介質流動方向須與鋼制焊接熱力入口節能裝置B組箭頭方向一致，導壓管與回水裝置B組平衡閥底部接頭相連，另一端與供水管連接，導壓管供水端安裝關斷球閥，以便啟動消掉堵塞功能；供水管回水管上應分別裝設壓力表，便于調節控制壓差。
3、鋼制焊接熱力入口節能裝置安裝時，應保證兩端球閥處于全開狀態，且宜水平安裝，安裝工況不允許也可垂直安裝；安裝位置、方向應正確；連接牢固、緊密，安裝整齊。
4、鋼制焊接熱力入口節能裝置與連接管道焊接時，焊縫采用對接坡口；管道對口焊接前將管道中的雜物清干凈，再對坡口內外表面泥污、油、漆、水分進行清理，焊接時焊縫應滿焊，高度不應低于母材表面且保證焊接牢固美觀。
5、鋼制焊接熱力入口節能裝置安裝后，應按設計要求進行保溫處理。
1、鋼制焊接熱力入口節能裝置A組應安裝在供暖熱力入口的供水管道上，介質流動方向須與鋼制焊接熱力入口節能裝置A組箭頭方向一致，且優先保證過濾器排污球閥垂直向下，保證排污效果。
2、鋼制焊接熱力入口節能裝置B組安裝在供暖熱力入口的回水管道上，介質流動方向須與鋼制焊接熱力入口節能裝置B組箭頭方向一致，導壓管與回水裝置B組平衡閥底部接頭相連，另一端與供水管連接，導壓管供水端安裝關斷球閥，以便啟動消掉堵塞功能；供水管回水管上應分別裝設壓力表，便于調節控制壓差。
3、鋼制焊接熱力入口節能裝置安裝時，應保證兩端球閥處于全開狀態，且宜水平安裝，安裝工況不允許也可垂直安裝；安裝位置、方向應正確；連接牢固、緊密，安裝整齊。
4、鋼制焊接熱力入口節能裝置與連接管道焊接時，焊縫采用對接坡口；管道對口焊接前將管道中的雜物清干凈，再對坡口內外表面泥污、油、漆、水分進行清理，焊接時焊縫應滿焊，高度不應低于母材表面且保證焊接牢固美觀。
5、鋼制焊接熱力入口節能裝置安裝后，應按設計要求進行保溫處理。
五、使用與運行維護
1、鋼制全焊接球閥
閥門處于運行狀態時，閥球應保證處于全開或全關，不得處于半開半關位置，以免雜質損傷閥球及閥座密封面。
2、鋼制焊接直通過濾器
① 定期對過濾器前后壓差進行讀數，過濾器工作一段時間后，濾筒內會攔截一些雜質，這時壓力降加大，流速降低，為不影響系統正常運行，需及時對過濾器進行排污。
② 排污時，可在系統運行時直接快速打開鋼制焊接直通過濾器的排污閥，（排污球閥應全開排污）把雜質沖出器體外，也可通過連接軟管將雜質排至指定位置，排污完成后把排污閥關閉即可。
③ 可通過系統回路對濾筒內雜質進行反沖洗，關閉過濾器上游球閥，打開排污閥，利用管路中回水壓力，對器體及過濾器的濾筒進行反向沖洗，使附著在濾筒上的雜質通過反沖洗清掉。
④ 為保證正處于運行期間的系統正常運行，應不定期對過濾器進行排污。
3、焊接動態阻力平衡閥
各項功能轉換與使用
使用動態阻力平衡閥，流量閥功能；出廠即為自力式流量閥功能且流量值為控制流量值的大，使用流量閥功能時（根據廠商提供的密碼）取下密碼鎖控裝置，用扳手可直接對刻度流量進行調整，刻度盤上顯示值為m³／h循環流量。
使用動態阻力平衡閥，靜態平衡閥功能；系統水泵須是在滿負荷工頻運行工況下，按設計流量統一調節自力式流量閥，當系統內所有自力式流量閥都調節完成及系統壓力流量都穩定后，再逐一鎖定閥門側鎖定開關，（順時針旋轉不動即鎖定），此時閥門平衡狀態下的阻力系數被鎖定，使其轉換為靜態平衡閥功能，具備熱源水泵變流量時，安裝動態阻力平衡閥的各個支路流量，都將會按照熱源水泵的比例變化系數等比例變化，滿足以熱源為主動的變流量運行，達到節能節電。
使用動態阻力平衡閥，自力式壓差閥功能；導壓管與供水管連接并開啟連接閥門，觀察供水壓力及回水閥前壓力，直接調節閥蓋底部功能轉向開關至用戶所需壓差。（瞬時針旋轉不動為小壓差2m,反時針調節壓差加大，注：調節為反時針2圈，過多調節容易將裝置擰出導致噴水）如；沒有提供壓差的系統，可與超聲波流量計配合使用，采取調節用戶壓差的辦法調節至用戶所需流量或啟動戶內溫控裝置。（當小壓差時實際用戶流量偏大，可以直接打開密碼鎖控裝置，調節閥門流量刻度增加系統阻力至用戶所需設計流量。當設計壓差實際流量偏小時，可調節功能轉向開關，用加大用戶壓差的辦法增至用戶所需流量）。
使用過程中如發現用戶流量減小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將供水管球閥關閉2-3分鐘，這時如果是較輕堵塞，即可自動消掉，如還不能消掉，則需要打開閥蓋進行檢查清掉堵塞物。
