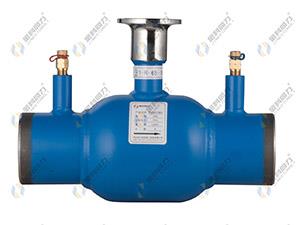

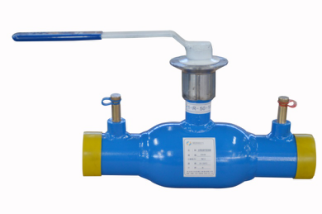

產品說明

       球型靜態平衡閥在滿足原有球閥全部功能的基礎上又增加了可以具備調節能力的新型產品彌補了球閥不能做調節的弊端，又比原有法蘭平衡閥不易做保溫、安裝使用空間大、調節刻度不精準及調節桿易漏水等不足。此閥可以直接與管道焊接連接，節省法蘭、墊片、螺栓物質資源，體積小重量輕，安裝方便，易于保溫。具有關斷力強，并且具備不做調節時可以完全打開功能，全開時的阻力小。并且具有免維護、零泄露、運行費用低等優點，越來越廣泛的成為數字鎖定平衡閥，靜態調節閥等需要大量維護工作閥門的替代產品。



技術特點

1、閥體結構為整體式焊接，不會有外部泄漏現象。
2、閥座由PTFE密封環及補償彈簧組成，對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。
3、閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保開關調節十萬次不泄露。

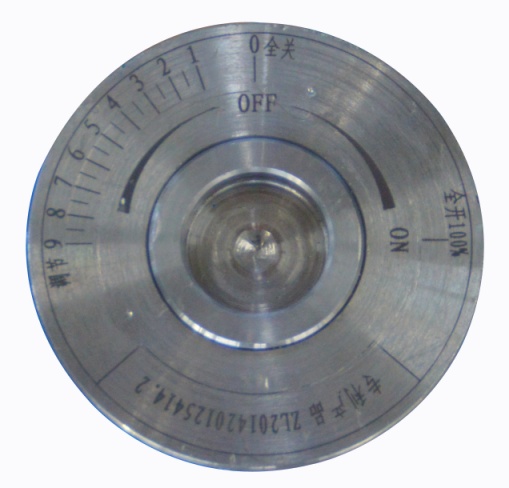

             刻度調節指示盤

4、閥體材料與管道材質相同，焊接不會出現應力不均現象。
5、閥體輕使閥門安裝變的更為便捷，不僅降低工程施工的成本，也節省了時間，且便于保溫。
6、具有防破壞鎖控裝置及異型調節扳手，防止他人對閥門開度隨意更改。
7、打開鎖控裝置，放入調節扳手即可對閥門開度進行讀數及調節。
8、最佳的閥球口W型設計，可以滿足等百分流量調節曲線。
9、閥體及內部附件均為耐高溫材質，可保證在-20——+200度工況下長期使用。
10、可根據用戶對閥門連接端口的不同需要，設計多種端口連接方式，供您選擇。
11、有多種操控調節方式供您選擇，如（手柄、蝸輪、電動）等，加裝電動驅動裝置時可實現遠程操作與控制。

12、閥桿上設有調節全開及100%全開限位，防止操作超出控制范圍。
13、此閥可具有百分比曲線調節，全關零泄露，阻力補償功能（全開時不會因調節閥球增大阻力）。
14、具有良好的流量調節性，精確的閥門開度指示。
15、萬向調節扳手，可在狹窄空間下對閥門進行操作調節。
16、可配備專用智能壓差流量儀表，實現人機對話，對平衡閥進行調整，即可實現系統的水力平衡。



安裝事項
1、平衡閥可安裝在回水管路上，也可安裝在供水管路上，在供熱系統中，我們建議安裝在回水管路上可以較好的調節流量。
2、平衡閥可水平安裝，也可垂直安裝，
3、安裝前應清除管道內部雜質，閥門袖管兩端的保護帽在焊接之前不要摘除。防止雜物進入閥內損傷密封件。
4、閥門焊接端與管道垂直焊接時，應必須保證閥門端與管道端焊接面對齊平行。防止避免焊接時飛濺雜質損傷閥球及密封面。
5、法蘭連接時，閥體法蘭與管道連接應保持自然同軸，避免產生剪切力，連接螺栓應自然鎖緊。
6、介質流動方向必須于閥體箭頭方向一致。



使用及注意事項
1、用廠商提供的專用鎖控鑰匙，打開鎖控裝置，放入異型調節扳手調節至所需開度，或配備智能儀表調節至所需流量。
2、調試完成后，記錄閥門開度并應將鎖控裝置鎖閉到位。
3、球閥啟閉調節操作，應按照閥門刻度指示方向操作，切勿方向錯誤過力操作損壞閥件。
4、使用智能儀表輔助調節時，儀表與兩端測壓孔連接時應注意上下游方向。安裝好后應將內部氣體排空。



主要零部件名稱及材質



名稱	閥體 接管	閥桿	調節閥球	閥座	補償 彈簧	密封圈	渦輪	手柄
材質	20#	不銹鋼 20Cr13	不銹鋼304	特氟龍  PTFE+C	不銹鋼	氟橡膠	QT450	20#
						FPM

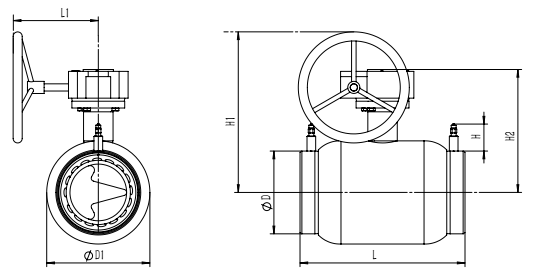

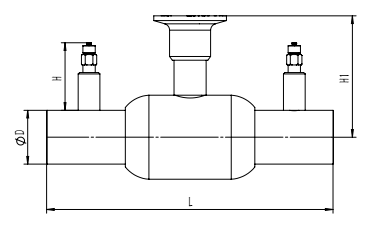

產品外形圖



性能參數和安裝尺寸



規格	安裝尺寸						全開 流量系數KVmax	全開 阻力系數 ξmax
	D	D1	L	L1	H1	H2
DN32	42	57	260	*	107	*	28.2	2.37
DN40	48	76	300	*	123	*	37.5	2.91
DN50	57	89	300	*	128	*	61.4	2.65
DN65	76	114	300	*	158	*	85.0	3.95
DN80	89	140	305	*	172	*	97.0	6.96
DN100	108	159	325	*	182	*	170.0	5.53
DN125	133	180	320	*	247	*	268.0	5.43
DN150	159	219	350	*	266	*	303.0	8.82
DN200	219	273	435	235	456	336	595.0	7.23
DN250	273	351	560	280	535	375	890.0	7.88
DN300	325	450	665	300	635	425	1374.0	6.86

 注：流量系數Kv相當于閥門前后壓差為1bar（100kPa）時的流量值（m3/h）。閥門全開時Kv值最大（Kv=Kv最大）， 即為閥門的流通能力。

焊接閥門結構長度符合國家標準                            GB/T12221—2005。



球型平衡閥功能與特性
1、 每一種規格的平衡閥經試驗測量，都呈現了如下圖所示的近似線性的流量（開度流量曲線關系），具備了良好的流量調節特性，在平衡閥調試時可精確 地調節流量。
2、 平衡閥按照設計工況調試，系統達到水力平衡后，當運行工況不同于設計工況，總循環水量少于設計流量時（例如變頻水泵低轉速運轉或多臺水泵并聯只開啟部分水泵時），安裝了平衡閥的各個支路的流量將按相同比例減少，能夠滿足在當時氣候條件下部分負荷時的水力平衡的需要。也就是說可以滿足以熱源為主動的變流量系統。

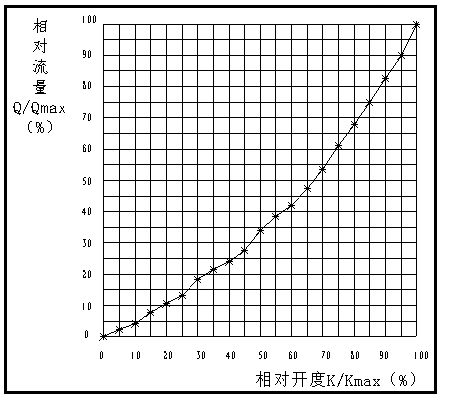

球型平衡閥流量特性曲線圖
