Y型過濾器
相關鏈接 related links
Y型過濾器產品介紹 products details

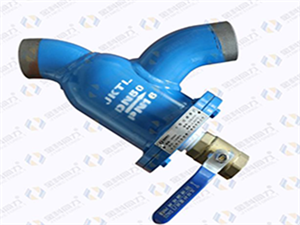

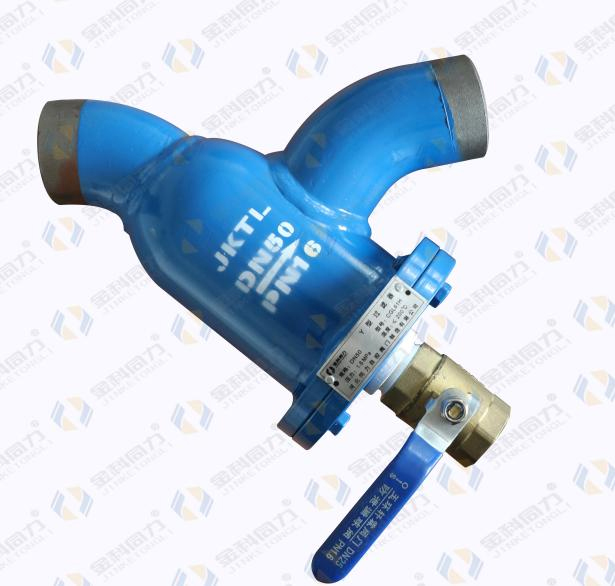

Y型過濾器
1、過濾器體及接管都是選用碳鋼鋼管制造，免去了鑄造工藝過程對環境的污染。與管道的連接方式也是采用焊接連接方式，省去了與管道連接使用的法蘭、螺栓、墊片，節省了大量物質資源。
2、過濾器體采用焊接機器人焊接，焊接品質高，無外部泄漏現象。
3、過濾網采用304不銹鋼材質加厚設計，濾網強度大不易損壞、耐腐蝕性強。
4、濾網為斜旋式45度開孔，加長設計，開孔率高，過濾面積大，阻力小。
5、采用通徑過濾結構，閥腔大、內壁光滑，增加了流道面積，減小了流通阻力。
6、采用的內濾式結構，介質經過時把雜物過濾在濾筒里面，便于排污；
7、排污端蓋設有排污球閥，無需關停設備、即可實現在線排污功能。
8、排污球閥可連接排污軟管，方便將雜物排到指定地點，使設備現場更清潔。
9、排污端蓋與閥體密封采用氟橡膠密封，保證密封效果。氟橡膠密封圈嵌置與排污端蓋處，便于濾網清洗后快速安裝。
10、閥體內部與排污端蓋設計有濾筒放置臺，濾筒安裝方便，濾網固定牢固。
|
閥體接管 |
濾網 |
密封 |
排污閥 |
螺絲 |
|
20# 鋼 |
304 不銹鋼 |
FPM 氟橡膠 |
銅球閥 |
201 不銹鋼 |
|

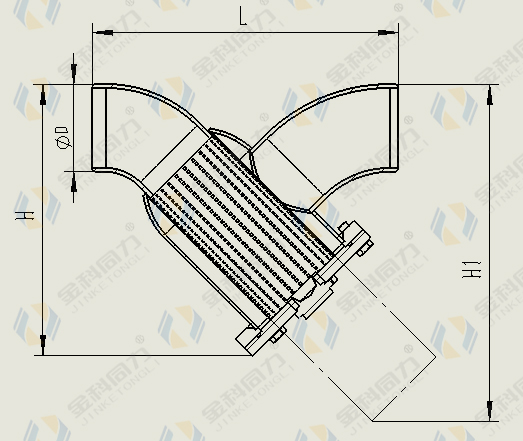

口徑 |
L |
D |
H |
H1 |
阻力系數 ξmax |
排污閥 |
|
DN 32 |
180 |
42 |
110 |
160 |
2.42 |
DN20 |
|
DN40 |
200 |
48 |
115 |
170 |
2.49 |
|
|
DN50 |
230 |
57 |
155 |
195 |
2.65 |
DN25 |
|
DN65 |
290 |
76 |
200 |
270 |
3.95 |
|
|
DN80 |
310 |
89 |
210 |
295 |
4.24 |
|
|
DN100 |
350 |
108 |
250 |
345 |
5.53 |
DN32 |
|
DN125 |
400 |
133 |
305 |
425 |
5.84 |
|
|
DN150 |
480 |
159 |
360 |
485 |
8.82 |
2、閥門法蘭與管道連接時，應保持自然同軸，避免產生剪切力，連接螺栓應保證自然鎖緊。密封墊片保持均勻受力
3、過濾器前后應安裝球閥或其它關斷類閥門，便于過濾器排污時關斷設備使用。
4、過濾器前后應安裝壓力表裝置，便于觀察兩端壓力值，對過濾器是否堵塞進行判斷。
2、首先可以采取直接開啟排污球閥，借助管道介質壓力直接將雜質排出器體外部，排污球閥開啟應迅速全開，3-5秒后快速關閉，反復2-3次，即可完成在線排污。
3、可以關閉過濾器上游球閥，開啟過濾器下游球閥進行反沖洗，使附著在濾筒孔上的雜物通過反沖洗除掉。
4、如閥門前后還有壓降，可以將前后球閥關斷后打排污端蓋螺絲，取出濾網進行清洗，開啟前后球閥將管路雜質沖洗一下，再將濾網安裝到位即可。
維護：過濾器無需進行過多維護，觀察前后端壓力表需要進行排污時，正確排污即可。過濾器清污口堵板通絲螺栓應涂油進行保養，避免潮濕環境腐蝕生銹，便于下次排污操作。
