可調式壓差控制閥
標簽：可調式壓差控制閥|差壓控制閥|壓差閥

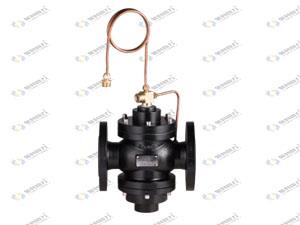

可調式壓差控制閥產品介紹 products details
可調式壓差控制閥，亦稱壓差平衡閥、壓差調節閥、壓差閥。
ZYF-16型可調式壓差控制閥，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。
可調式壓差控制閥特別適用于分戶計量或自動控制系統中。
可調式壓差控制閥性能與特點：
該閥為雙瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系列中，恒定被控制系統的壓差，并有以下的特點：
1、恒定被控制系統壓差；
2、支持被控系統內部自主調節；
3、吸收外網壓差波動；
4、采用先進的無級調壓結構，控制壓差可調比可達25：1；
5、具備自動消除堵塞功能;
6、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。
可調式壓差控制閥的技術參數：
1、公稱壓力：1.6MPa；
2、介質溫度：0-150℃；
3、工作壓差范圍：0.02-0.3MPa；
4、控制壓差設定值：0.02MPa；控制壓差可調范圍0.02-0.3MPa；
5、導壓管長度：1.6m；
6、導壓管連接端尺寸：1/2"管螺紋；
2、介質溫度：0-150℃；
3、工作壓差范圍：0.02-0.3MPa；
4、控制壓差設定值：0.02MPa；控制壓差可調范圍0.02-0.3MPa；
5、導壓管長度：1.6m；
6、導壓管連接端尺寸：1/2"管螺紋；

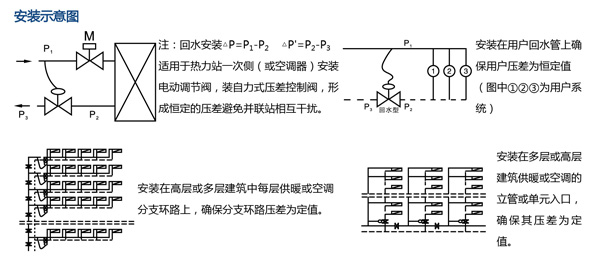

可調式壓差控制閥的使用方法：
1、介質流動方向應與閥體箭頭方向一致；
2、可調式壓差控制閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2"球閥，以便啟動消除堵塞功能；
3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；
4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差;
5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2"球閥關閉3—5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物；
6、控制壓差調節方法：逆時針方向調節調壓閥桿，觀察壓差。
可調式壓差控制閥的技術參數表
|
型號
|
公稍值徑
|
安裝方式
|
閥長
|
Kvs值
|
△P=20KPa時控制流量范圍(m³/h)
|
|
ZYFl5—16
|
DNl5
|
螺紋
連接 |
160
|
6
|
0．1—1．5
|
|
ZYF20—16
|
DN20
|
160
|
6
|
0．1—1．5
|
|
|
ZYF25—16
|
DN25
|
160
|
7
|
O. 2—2
|
|
|
ZYF32—16
|
DN32
|
法蘭
連接
|
180
|
13
|
0．5—4
|
|
ZYF40—16
|
DN40
|
200
|
20
|
1—6
|
|
|
ZYF50—16
|
DN50
|
230
|
35
|
2—10
|
|
|
ZYF65—16
|
DN65
|
290
|
50
|
3—15
|
|
|
ZYF80—16
|
DN80
|
310
|
80
|
5—25
|
|
|
ZYFl00—16
|
DN100
|
350
|
110
|
10一35
|
|
|
ZYFl25—16
|
DNl25
|
400
|
214
|
15—50
|
|
|
ZYFl50—16
|
DNl50
|
480
|
285
|
20—80
|
|
|
ZYF200—16
|
DN200
|
492
|
603
|
40—160
|
|
|
ZYF250一16
|
DN250
|
622
|
901
|
75—300
|
|
|
ZYF300—16
|
DN300
|
698
|
1390
|
100—450
|
|
|
ZYF350一16
|
DN350
|
787
|
1740
|
200—650
|
可調式壓差控制閥訂貨須知：
1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件 。
